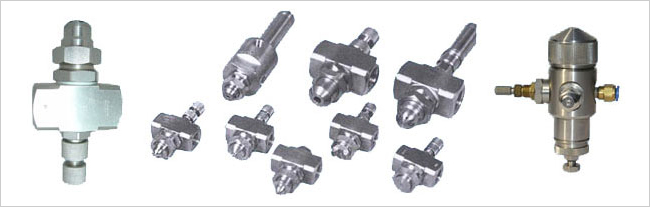

Air Automizing Nozzle

특징	- 기체와 액체를 노즐 내부 혹은 외부에서 혼합하여, 압축공기의 힘으로 액체를 분무하여 다양한 분사형태와 아주 미세한 분자 입자경을 만들어 낸다. - 기존의 직접 가압 방색에 의한 노즐과는 달리 매우 낮은 압력하에서도 초미세분무를 계속 유지할 수 있다.
구조	- 접속 SIZE는 1/8", 1/4', 1/2", 1"가 있음 - 기체및 액체의 유량, 분사형태의 요구도에 따라 교환 가능한 TIP이 노즐 몸체 선단에 부착되어 있다. - 기능에 따라 SHUT-OFF NEEDLE, HARDWARE CYLINDER를 선택할 수 있다.
재질	- 니켈 도금한 황동, SUS전재질, 기타주문재질

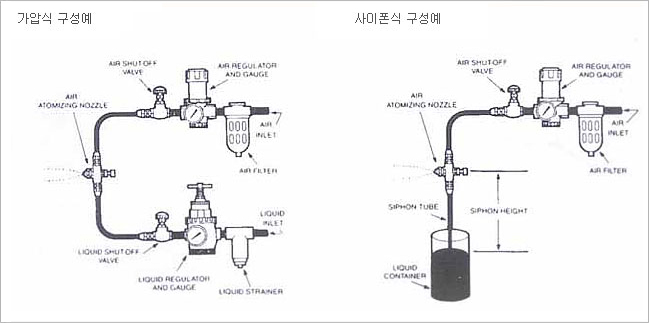

종류	- 내부혼합방식, 외부혼합방식, SIPHON식
용도	- 가습, 탈취, 살균소독, 발효및 배양, 가스냉각, 폐유소각, 코팅, 기타

내부혼합방식

- 기체와 액체가 노즐내부의 혼합실내에서 미리 혼합된 후에 분사됨
- 혼합실내에 공급되는 기체압력과 액체압력의 증감에 따라 유량이 다양하게 변화한다.

외부혼합방식

- 서로 마주보며 약간 경사져 배치되어 있는 기체 토출구에서 기체가 분사되면서 노즐 중심의 액체 토출구에 분사되는 애체 줄기를 분쇄시키면서도 분사됨
- 점도가 있는 물질의 분사에 특히 유효함

SPRAY

SIZE	- 1/8", 1/4", 1/2", 1"

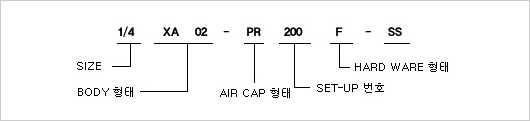

BODY 형태	- XA00 : STANDARD SQUARE BODY - XA02 : ROUND BODY

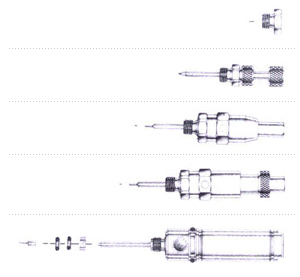

A : END PLUG
B : SHUT - OFF NEEDLE
C : CLEAN-OUT NEEDLE
D : CLEAN-OUT / SHUT-OFF NEEDLE
E : AIR OPERATED SHUT-OFF CYLINDER
F : AIR OPERATED CLEAN-OUT / SHUT-OFF CYLINDER

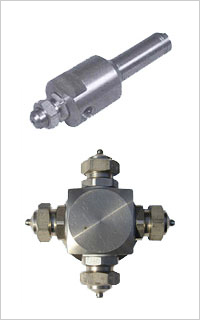

XA-PR

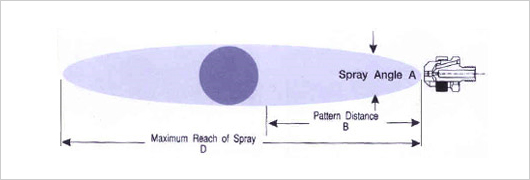

특성	- 비교적 좁은 분사각도(보통 20˚ 이하)의 Full-cone 분사형태 - 기체와 액체가 노즐내부의 혼삽실에서 서로 혼합되어 노즐 선단중심부의 단일 orifice를 통하여 미세하게 분무된다. (직진성이 매우 크다) - 일정압력에서 액체의 유량은 기체압력의 증가에 따라 감소한다. - 즉, 분부되는 액체입자가 미세할 수록 기체 소모량은 많아진다.

Setup 번호	액체용캡과 기체용캡의 조합	액체유량 (ℓ/h)과 공기유량(ℓ/min)															분사치수/분
		액체압력(kg/㎠)															분사치수/분
		0.7 ㎏/㎠			1.5 ㎏/㎠			2 ㎏/㎠			3 ㎏/㎠			4 ㎏/㎠			공기압 ㎏/㎠	액체 ㎏/㎠	A˚	Bcm	Ccm
		공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ㎏/㎠	A˚	Bcm	Ccm

PR050	Fluid Cap & Air Cap AC1501	0.7	2.5	15.6	1.1	6.4	11.9	1.4	6.4	13.9	2.7	6.2	23	3.5	7.8	28	-	-	-	-	-
		0.85	1.8	19	1.4	5	15	1.7	5.5	16.7	2.8	5.7	25	3.7	7.3	29	0.85	0.7	13˚	30	2.7
		1.0	1.4	22	1.7	4.1	18.7	2	4.5	19.8	3	5.2	27	3.9	6.4	33	1.7	1.5	13˚	33	3.0
					1.8	3.4	20	2.2	3.4	24	3.1	4.7	29	4.2	5.5	38	2.5	2	13˚	36	3.4
					2.0	3	23	2.4	3	26	3.2	4.3	31	4.5	4.5	43	3.1	3	14˚	39	3.8
					2.1	2.6	25	2.5	2.5	28	3.4	3.9	33	4.6	4.1	45	4.5	4	15˚	44	4.4
					2.2	2	27	2.7	2.3	31	3.7	3	38	4.8	3.7	47
PR100	Fluid Cap & Air Cap AC1502	0.7	2.5	18.7	1.4	5.7	27	1.7	6.7	29	2.2	9.2	34	2.8	11.9	39	-	-	-	-	-
		0.85	2	22	1.5	5.2	29	1.8	6.4	31	2.5	8.2	39	3.1	11	43	0.85	0.7	12˚	43	3.7
		1	1.6	26	1.7	4.8	32	2	5.9	34	2.8	7.2	44	3.4	10.1	47	1.5	1.5	13˚	46	4.0
					1.8	4.3	35	2.1	5.2	37	3	6.7	47	3.7	9.2	52	2.4	2	13˚	48	4.3
					2	3.9	37	2.2	4.8	40	3.1	6.3	49	3.9	8.4	58	3	3	13˚	51	4.6
					2.1	3.4	40	2.4	4.3	43	3.2	5.9	52	4.2	7.6	62	3.9	4	15˚	56	5.2
								2.7	3.6	48	3.4	5.5	55	4.5	6.8	68
PR150	Fluid Cap & Air Cap AC1502	0.85	4.8	21	1.7	8.4	31	2	10.7	33	2.7	16.5	37	3.4	20	43	-	-	-	-	-
		1.1	4.1	27	1.8	7.5	35	2.1	9.8	37	2.8	15.4	38	3.7	18.4	47	1.5	0.7	12˚	48	4
		1.4	3.4	33	2	7	37	2.4	8.2	42	3.1	13.6	43	3.9	16.8	5.	2.5	1.5	13˚	51	4.3
		1.5	3.1	35	2.2	5.7	44	2.7	6.8	48	3.4	11.8	49	4.2	15.2	55	3	2	13˚	53	4.6
		1.7	3	39	2.5	4.8	49	3	5.9	55	3.7	10.4	55	4.5	13.8	60	3.4	3	14˚	56	4.9
		1.8	2.9	41	2.8	4.1	54	3.2	5	59	3.9	9.1	61	4.8	12.4	65	4.2	4	15˚	60	5.3
		2	2.8	44	3.1	3.6	59	3.5	4.1	65	4.2	7.9	65	4.9	11.8	68
PR200	Fluid Cap & Air Cap AC1503	1.1	13	76	2.2	17.8	116	2.8	20	136	3.4	32	149	4.6	37	193	-	-	-	-	-
		1.4	8.9	91	2.5	13.1	130	3.1	16.3	149	3.9	25	170	5.3	29	220	1.7	0.7	18˚	66	4.9
		1.5	7.2	98	2.8	9.5	143	3.4	11.9	163	4.6	15.9	205	5.6	25	235	2.8	1.5	20˚	76	6.1
		1.7	5.8	105	3.1	7	157	3.9	7	187	5.3	9.1	240	6	21	250	3.9	2	20˚	81	6.7
		1.8	4.7	112	3.4	4.9	171	4.2	4.7	205	5.6	6.8	255	6.3	17.4	270	5.3	3	21˚	91	7.9
		2	3.6	119	3.5	4.2	178	4.6	3	220	6	5	275	6.7	14	290	6	4	21˚	97	9.1
		2.1	2.7	127							6.3	3.6	290	7	11	305
PR250	Fluid Cap & Air Cap AC1503	0.85	31	57	1.4	61	69	2.1	53	96	2.7	80	103	3.8	88	135	-	-	-	-	-
		1	25	66	1.5	54	76	2.4	41	112	3	69	117	4.2	73	156	1	0.7	17˚	81	4.9
		1.1	18.5	75	1.7	48	85	2.7	31	127	3.2	59	130	4.6	61	176	1.8	1.5	18˚	69	5.8
		1.3	12.9	85	1.8	41	93	2.8	26	136	3.5	49	146	4.9	48	196	2.8	2	20˚	76	6.7
					2	35	102	3	22	144	3.7	44	154	5.3	39	215	3.5	3	20˚	79	7.0
					2.1	30	110				3.8	37	161	5.6	31	240	4.9	4	21˚	91	8.5
					2.2	25	119				3.9	35	170	6	23	260
PR300	Fluid Cap & Air Cap AC1504	1	44	86	1.4	125	79	2	123	108	2.2	199	88	3	250	99	-	-	-	-	-
		1.1	32	102	1.5	106	91	2.1	108	119	2.5	174	110	3.2	225	120	1	0.7	19˚	89	6.1
					1.7	87	105	2.2	95	130	2.8	146	133	3.5	205	141	1.7	1.5	20˚	99	7.0
					1.8	70	118	204	79	143	3.1	121	154	3.8	182	163	2.4	2	21˚	104	7.6
					2	55	130	2.5	64	155	3.2	108	166	4.1	159	184	3.1	3	21˚	107	7.9
								2.7	52	166	3.4	95	176	4.6	121	225	3.8	4	22˚	117	9.1
								2.8	42	178	3.5	84	187	4.9	93	235

XA-EF

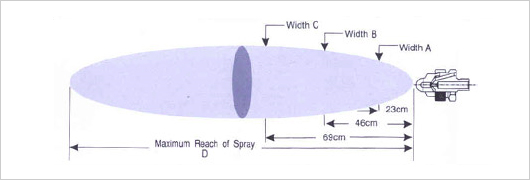

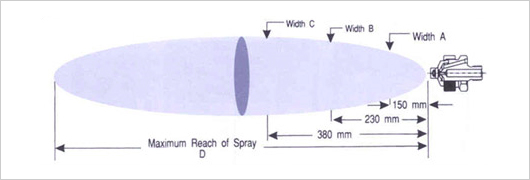

특성	- 보통 60˚~90˚ 분사각도의 Flat-fan형 외부혼합방식 분사형태 - 서로 마주보며 약간 경사져 배치되어 있는 기체 분사구에서 기체가 분사되면서 노즐중심의 원형 orifice에서 분사되는 액체 줄기를 분해시키면서 분무를 노즐외부에서 형성한다. - 기체와 액체의 유량이 서로 독립적으로 분사되므로 압력범위가 넓어도 액체의 유량을 정확하게 Control 할 수 있다.

Setup 번호	액체용캡과 기체용캡의 조합	액체유량 (ℓ/h)과 공기유량(ℓ/min)															분사치수/분
		액체압력(kg/㎠)															분사치수/분
		0.7 ㎏/㎠			1.5 ㎏/㎠			2 ㎏/㎠			3 ㎏/㎠			4 ㎏/㎠			공기압 ㎏/㎠	액체 ㎏/㎠	A˚	Bcm	Cm	Dm
		공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ℓ/h	공기 ℓ/min	공기압 ㎏/㎠	액체 ㎏/㎠	A˚	Bcm	Cm	Dm

PR050	Fluid Cap FC7 & Air Cap AC1001																0.4	0.3	20	28	33	1.2
		0.35	22		0.35	22		0.4	25		0.6	28		0.7	34		0.6	0.7	23	30	40	1.8
		0.4	25		0.4	25		0.6	28		0.7	34		1.1	45		0.6	1.5	28	35	46	1.8
				2.8			3.5			5.3			7.8			11.0	1.1	1.5	28	33	43	2.4
		0.5	27.5		0.6	28		0.7	34		1.1	45		1.8	62		1.4	1.5	25	30	41	2.7
		0.6	28		0.7	34		0.85	40		1.4	54		2.5	79		1.1	2.0	28	35	48	2.6
																	1.4	3.0	30	38	51	2.7
PR100	Fluid Cap FC7 & Air Cap AC1003	0.21	25		0.35	26		0.7	31		1.4	45		2.8	74		0.21	0.21	9	15	23	0.9
		0.35	26		0.7	31		1.1	40		1.75	54		3.5	85		1.1	0.21	9	15	23	1.2
		0.7	31		1.1	40		1.4	45		2.1	59		4.2	102		1.4	0.35	10	15	23	1.2
		1.1	40	2.8	1.4	45	3.5	1.75	54	5.3	2.8	74	7.8	4.9	119	11.0	1.4	1.4	11	18	25	1.5
		1.4	45		1.75	54		2.1	59		3.5	85		5.25	127		1.75	0.7	11	15	24	1.5
		1.75	54		2.1	59		2.8	74		4.2	102		5.6	139		2.8	1.4	13	18	28	1.8
		2.1	59		2.8	74		3.5	85		5.6	139		7.2	158		4.9	2.8	15	18	24	2.4
PR150	Fluid Cap FC4 & Air Cap AC1001																0.7	0.3	28	33	40	1.5
		0.35	22		0.35	22		0.6	28		0.7	34		1.1	45		1.1	0.7	30	38	48	2.1
		0.6	28		0.7	34		0.7	34		1.4	54		1.4	54		0.7	1.5	38	46	58	1.8
				4.5			5.5			8.3			12.2			17.2	1.4	1.5	35	43	56	2.4
		0.7	34		1.1	45		1.4	54		2.1	71		2.1	71		2.5	1.0	33	40	51	3.0
		1.1	45		1.4	54		2.1	71		2.5	79		2.5	79		1.8	2.0	38	46	58	2.7
PR200	Fluid Cap FC4 & Air Cap AC1003																1.8	3.0	41	48	66	2.9
		0.35	26		0.7	31		1.1	40		1.75	54		3.15	82		0.35	0.21	8.0	14	22	1.1
		0.7	31		1.1	40		1.4	45		2.1	59		3.5	85		1.4	0.21	9.0	15	22	1.7
		1.1	40		1.4	45		1.75	54		2.8	74		4.2	102		1.75	0.35	10	17	23	1.8
		1.4	45	4.5	1.75	54	5.5	2.1	59	8.3	3.5	85	12.2	4.9	119	17.2	1.75	1.4	13	19	29	2.1
		1.75	54		21	59		2.8	74		4.2	102		5.25	127		2.1	0.7	13	18	25	1.8
		2.1	59		2.8	74		3.5	85		4.9	119		6.3	158		3.5	1.4	13	22	30	2.4
		2.8	74		2.5	85		4.2	102		6.3	158		6.65	164		5.25	2.8	15	19	25	3.0
PR250	Fluid Cap FC3 & Air Cap AC1001																0.6	0.3	35	48	61	1.8
		0.4	25		0.4	25		0.4	25		0.7	34		1.4	54		0.6	0.7	35	48	63	1.5
		0.5	27.5		0.6	28		0.6	28		0.85	40		1.8	62		0.7	1.5	38	48	63	1.8
				8.5			10.4			15.9			23			33	1.1	1.5	41	51	66	2.1
		0.6	28		0.65	31		0.7	34		1.1	45		2.1	71		1.4	1.5	43	53	69	2.4
		0.7	34		0.7	34		0.85	40		1.4	54		2.5	79		1.8	2.0	41	51	69	2.7
																	2.1	3.0	41	51	69	2.9

XA-SF

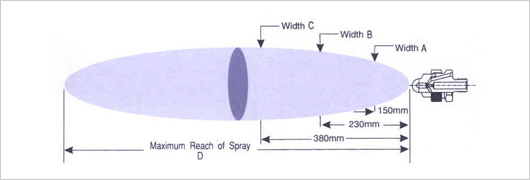

특성	- 보통 60˚~90˚ 분사각도의 Flat-fan형 외부혼합방식 분사형태로 SIPHON의 원리에 의해 분사된다. - 공급되는 기체에 의해 생기는 흡인력으로 액체가 흡입되어 노즐선단의 일직선으로 흠이 나 있는 orifice를 통하여 분사되며, 사이폰식외에도 중력차를 이용하여 흡인할 수도 있다. - 사이폰의 높이나 중력의 변화에 따라 유량을 변화시킬 수 있다. - Spray set-up의 조합에 따라 다양한 분사형태를 얻을 수 있다.
